Optimiert & abgeflacht: Schmales Band „Pivota DX 78 3-D“ kommt für das „58“

Zur digitalen T6-Expo hat Baubeschlaghersteller Basys eine Modellopti­mierung vorgenommen. Sie betrifft den Bereich der sehr schmalen ver­deckt liegenden Bänder für stumpf einschlagende Türen und für Türen mit Laibungsfalz. Das „Pivota DX 78 3-D“ löst ab sofort das „Pivota DX 58“ ab. Das Gehäuse des neuen Bandes fällt wesentlich flacher aus. Die geringere Ausfrästiefe wirkt sich positiv auf die Optik der Tür aus.



Im eingebauten Zustand ist der Unterschied nicht zu erkennen. Erst der Vergleich der Gehäuse zeigt: Während „Pivota DX 58“ 30 mm hoch war, reduziert sich die Ausfrästiefe für das „Pivota DX 78“ nun auf 23 mm. Beim neuen Modell verbleibt damit mehr Material in Türflügel und Zarge. So lässt sich auf der einen Seite ein schmaler Zargenspiegel errei­chen. Auf der anderen Seite zeigt sich der Bereich vor der Ausfräsung weniger anfällig gegenüber Dellung oder Beulung. Das ist vor allem dann relevant, wenn Türelemente mit Hochglanzoberflächen ausgeführt sind.



Wie alle Bänder der „Pivota DX“-Serie ist das neue „78er“ wartungsfrei gelagert und dreidimensional justierbar. Es weist eine Tragfähigkeit von 80 Kilogramm pro Paar auf. In der Designversion verdecken magnetisch gehaltene Abdeckplatten die Justier- und Befestigungsschrauben.



Download

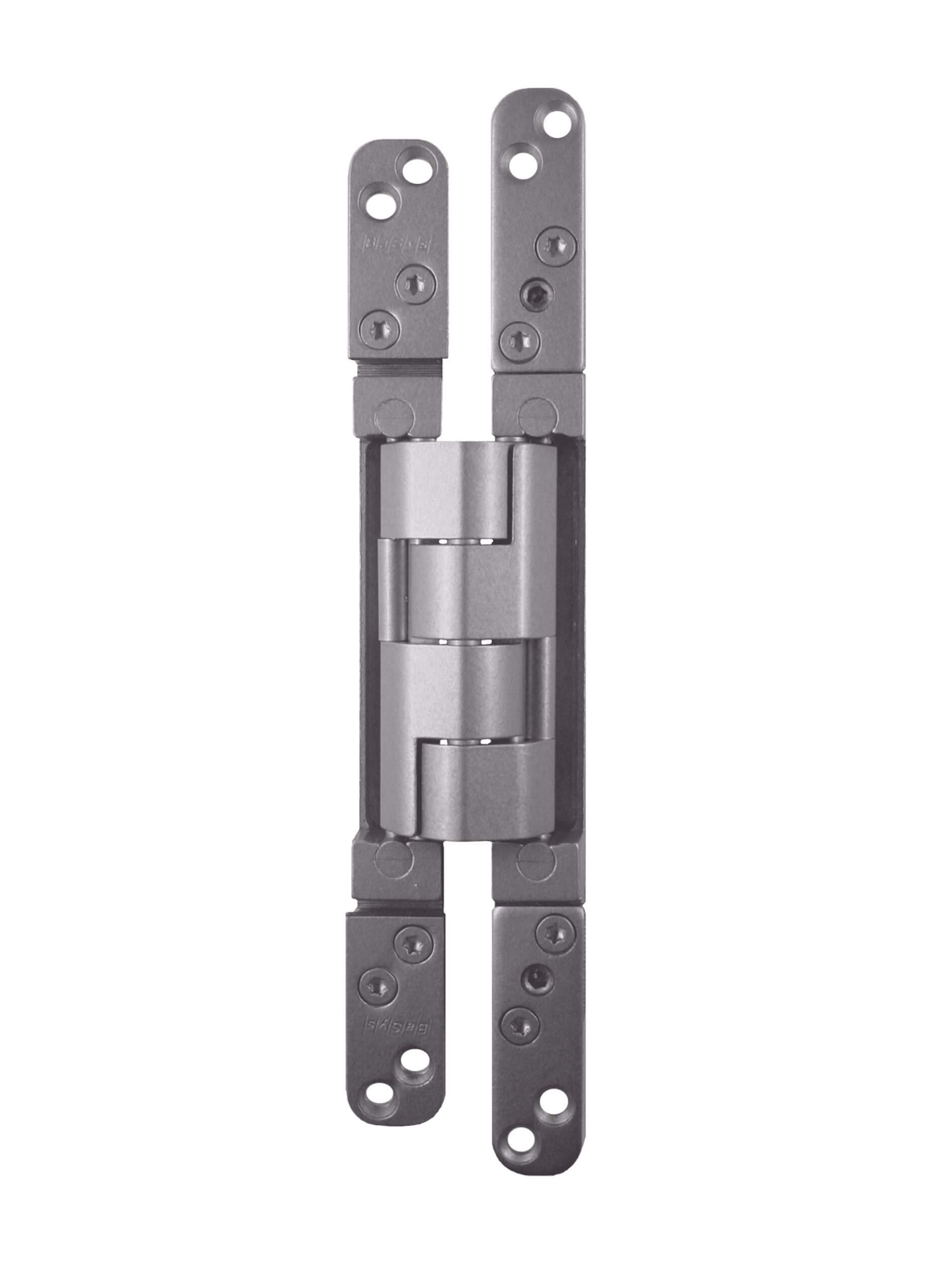

Bildtext: Zur T6-Expo hat Basys eine Modelloptimierung im Bereich der schmalen verdeckt liegenden Bänder für stumpf einschlagende Türen und für Türen mit Laibungsfalz vorgenommen. Das neue „Pivota DX 78 3-D“ fällt wesentlich flacher aus – mit positiven Auswirkungen auf die Optik der Tür. Fotos: Basys
